18米曲臂车
规格型号:GTZZ16EJ
承载能力:250kg
平台高度:16m
驱动方式:电动
最大作业幅度:9.3m
工作平台尺寸:1.45 x0.85m
设备尺寸:6.8x 1.9x 2.0m
整机重量:7300 Kg
最大平台高度:15.7m
最大作业高度:17.7m
最大水平延伸:9.3m
最大跨越高度:7.8m
A 长度—收起状态:6.8m
B 宽度—收起状态:1.9m
C 高度—收起状态:2m
D 轴距:1.9m
离地间隙:0.22m
平台尺寸(长 × 宽 × 高):1.45×0.85×1.1m
额定承载(不受限 /2 人及工具):230kg
转台回转:355°
平台回转:160°
最高行驶速度—收起状态:5.2km/h
最高行驶速度—举升状态:0.8km/h
爬坡能力:30%
内转向半径:0.7m
外转向半径:3.31m
转台尾扫:50 mm
工作时允许倾角: 5°
驱动 x 转向:2WD ×2WS
轮胎规格 / 类型 240/55D17.5 泡沫轮胎
电池规格:8×6V,420 Ah
控制电压:12V DC
液压油箱容积: 40 L
整机重量:7300kg

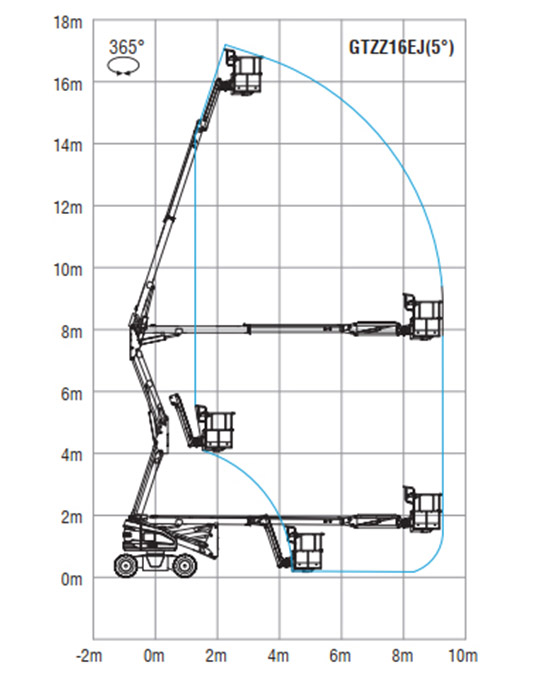

作业幅度图

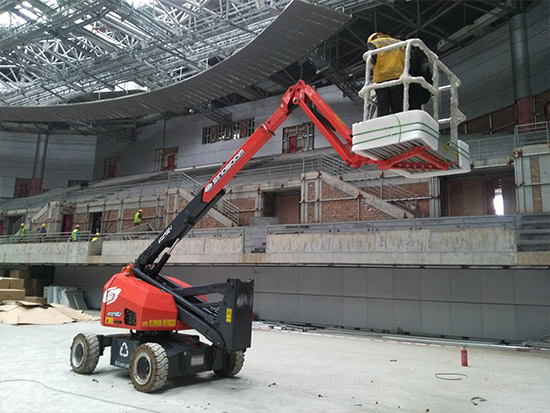

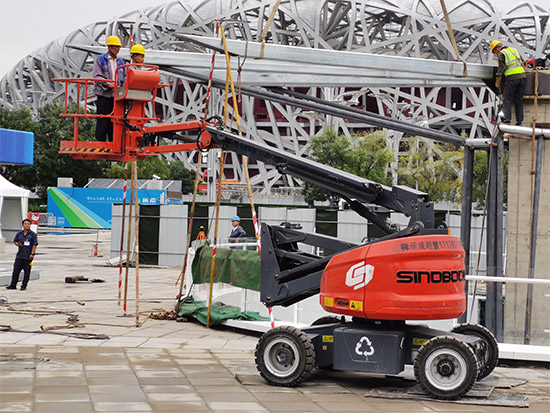

工程案例图
