40米直臂车
规格型号:ZT38J
承载能力:300 kg/454kg
平台高度:38m
驱动方式:柴油发动机
最大作业幅度:25m
工作平台尺寸:2.44 x0.91m
设备尺寸:12.26 x 2.49x 3.0m
整机重量:20700 Kg
最大工作高度:40.2m
最大平台高度:38.2m
最大作业幅度:25m
A储藏长度:12.26m
B储藏宽度:.49m
C储藏高度:3m
D工作平台长度:2.44m
F轴距:3.81m
轮距:2.05/3.41m
G最小离地间隙:0.41m
额定载荷(非受限/受限):300/454kg
行驶速度(收藏状态):5km/h
最大爬坡能力:45%(24°)
内转弯半径(收/伸):7.7/3.3m
外转弯半径(收/伸):10.8/8.2m
转台回转角度:360°连续
平台摆动角度:±90°
尾摆:1.48m
飞臂摆动角度:135°(-60°-75°)
最大工作风速:12.5m/s
发动机型号:康明斯QSF2.8
燃油箱容量:200L
控制电压:12V DC
液压油箱容量:250L
驱动方式:四驱
转向方式:四轮协同/前轮/蟹行
整机重量:20700kg

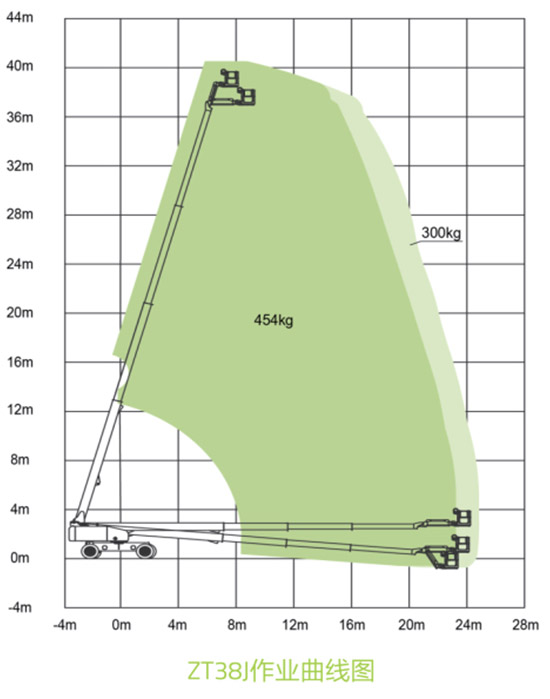

作业幅度图

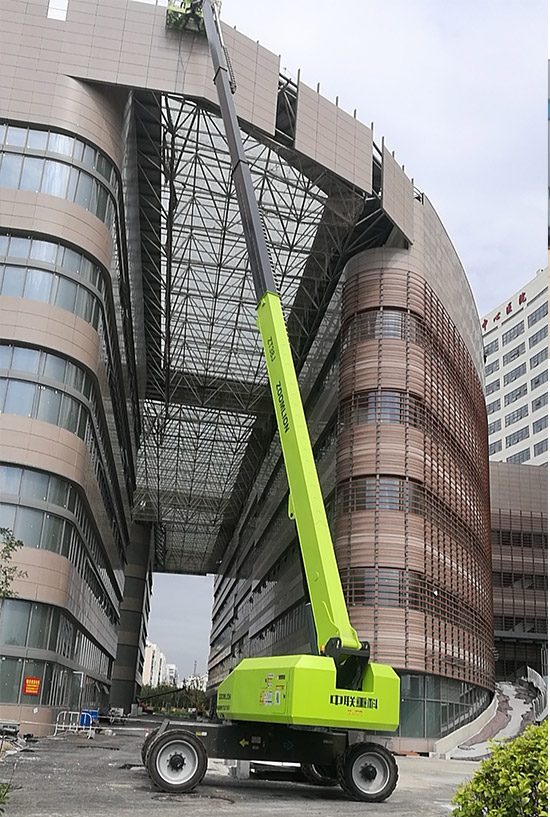

工程案例图
